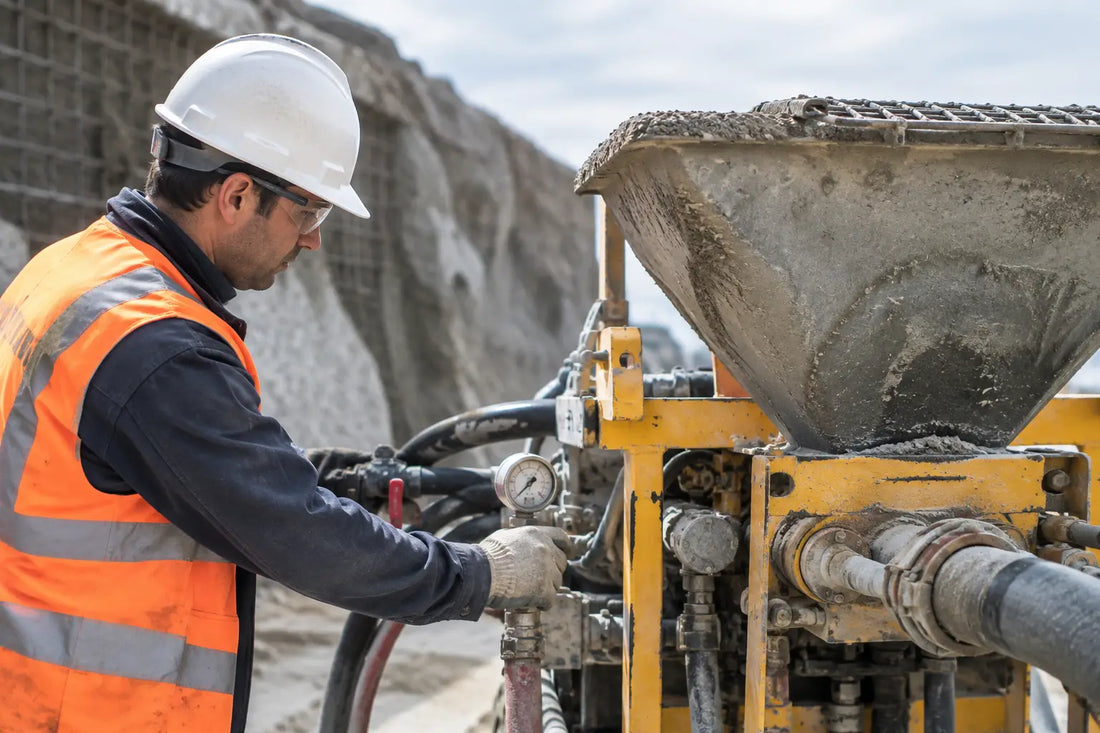

Cómo calibrar una bomba shotcrete en obra

Calibrar bomba shotcrete antes del primer frente de proyección evita una de las fallas más costosas en concreto proyectado: descubrir que el caudal real no corresponde al rendimiento estimado cuando ya hay personal, mezcla y equipo comprometidos. En túneles, estabilización de taludes, sostenimiento minero o reparación estructural, una calibración correcta permite controlar consumo, espesor aplicado, rebote y continuidad de la operación.

La calibración no consiste únicamente en revisar que la bomba impulse material. Es una verificación operativa del sistema completo: alimentación de mezcla, bombeo, aire comprimido, adición de agua cuando aplique, mangueras, boquilla y condiciones reales de trabajo. El resultado debe traducirse en datos que el operador y el residente puedan usar para ajustar la producción de turno.

Por qué calibrar una bomba shotcrete antes de proyectar

Una bomba puede estar mecánicamente funcional y, aun así, entregar un volumen menor al indicado en su configuración. El desgaste en rotores, placas de sellado, cilindros, válvulas, pistones o líneas de transporte cambia el caudal efectivo. También influyen la granulometría, el contenido de humedad, la consistencia de la mezcla y la longitud de la línea.

Cuando el rendimiento real no se verifica, aparecen desviaciones que afectan el frente de obra. Se puede subestimar el tiempo de abastecimiento, sobredimensionar la producción de mezcla o perder control sobre el consumo de acelerante. En aplicaciones de sostenimiento, una entrega irregular también complica la coordinación entre el bombeo y el operador de boquilla, con variaciones en el espesor y mayor rebote.

La frecuencia depende de la intensidad de uso, el tipo de bomba y el nivel de exigencia del proyecto. Como criterio operativo, conviene realizar la prueba al inicio de una obra, después de mantenimiento mayor, ante un cambio relevante de mezcla, al sustituir componentes de desgaste y cuando se detecten variaciones de presión o producción. El manual del fabricante siempre define límites, secuencias y tolerancias específicas para cada modelo.

Condiciones previas para una calibración confiable

Antes de iniciar, la máquina debe estar inspeccionada. Revise niveles de lubricación, estado del sistema hidráulico, conexiones eléctricas o de motor diésel, elementos de seguridad, guardas y paro de emergencia. Verifique que no existan fugas de aire, aceite, agua o mezcla en las uniones de la línea.

La mezcla utilizada para la prueba debe representar la que se aplicará en obra. Calibrar con un mortero más fluido o con agregados distintos a los aprobados para el diseño de shotcrete produce datos poco útiles. En una bomba de vía húmeda, controle asentamiento, tamaño máximo de agregado, contenido de finos y tiempo transcurrido desde el mezclado. En equipos de vía seca o gunite, controle humedad del material, uniformidad de dosificación y condición del alimentador.

También se requiere definir un método de medición. Para pruebas de caudal, puede medirse el volumen descargado en un recipiente de capacidad conocida durante un tiempo determinado. Para mayor precisión, se pesa el material descargado y se convierte a volumen con la densidad de la mezcla aprobada. El área de prueba debe estar aislada, con personal autorizado y sin exposición frente a conexiones presurizadas.

Procedimiento para calibrar una bomba shotcrete

1. Establezca el caudal objetivo

Parta de la producción requerida en el frente, no solamente de la capacidad nominal de catálogo. Una operación de reparación localizada puede priorizar control y maniobrabilidad; una aplicación continua en túnel puede requerir mayor suministro sostenido. Defina el caudal de trabajo en función de la cuadrilla, la capacidad del compresor, la distancia de transporte y el ritmo de aplicación admisible para la boquilla.

Registre la configuración inicial de la bomba: velocidad de motor, ajuste de carrera o ciclos, posición de controles, presión observada y tipo de línea instalada. Esta referencia facilita repetir la condición de prueba y detectar cambios entre turnos.

2. Cebe el circuito y elimine condiciones anormales

El cebado debe ejecutarse conforme al procedimiento del fabricante. El objetivo es reducir fricción inicial, evitar segregación y asegurar que el material circule sin bloqueos. No utilice una cantidad excesiva de lubricante o lechada si puede alterar la medición de los primeros minutos de descarga.

Con el circuito listo, haga circular la mezcla a baja producción. Observe la estabilidad del flujo, las pulsaciones, el comportamiento de la tolva y cualquier variación anormal de presión. Si hay golpeteo, alimentación intermitente, fuga en coples o incremento súbito de presión, corrija la condición antes de medir. Calibrar sobre un sistema inestable solo documenta una falla, no el desempeño de la bomba.

3. Mida volumen o masa durante un intervalo definido

Ajuste la bomba a la configuración elegida y descargue durante un periodo controlado. El intervalo debe ser suficiente para que la muestra represente un régimen estable, no solo el arranque. Registre el tiempo exacto, volumen recolectado o peso neto del material y los parámetros visibles de la máquina.

El caudal real se obtiene al dividir el volumen descargado entre el tiempo de prueba. Si se utiliza masa, aplique la densidad medida o especificada para convertir el resultado. Repita la medición al menos una vez bajo las mismas condiciones. Dos pruebas cercanas entre sí aportan más confianza que una lectura aislada, especialmente cuando se trabaja con mezclas bombeables sensibles a la consistencia.

4. Compare el resultado con la configuración y ajuste

Compare el caudal real contra el objetivo operativo y contra la referencia indicada por el fabricante. Si la producción es inferior, no aumente la velocidad de forma automática. Primero revise si existe restricción en la línea, falta de alimentación en tolva, desgaste interno, mezcla demasiado seca o problema en el sistema hidráulico.

Si el caudal es superior al requerido, reduzca la configuración gradualmente y vuelva a medir. Una producción excesiva puede saturar al operador de boquilla, elevar el rebote y dificultar el control del espesor. La mejor calibración no es la que entrega el máximo volumen, sino la que mantiene una producción estable y compatible con el frente de trabajo.

5. Valide con el sistema de proyección completo

La prueba de descarga confirma el rendimiento de la bomba, pero la operación de shotcrete depende de más variables. Una vez ajustado el caudal, valide la coordinación con el aire de proyección, el dosificador de acelerante y la boquilla. El compresor debe sostener el flujo y presión requeridos sin caídas apreciables cuando la proyección entra en régimen.

En vía húmeda, confirme que la adición de acelerante sea proporcional al caudal real de concreto, no al caudal teórico programado. En vía seca, verifique la incorporación de agua en boquilla y la consistencia resultante sobre el sustrato. Cualquier modificación en aire, agua o acelerante exige observar acabado, adherencia, rebote y espesores aplicados.

Cómo interpretar una desviación de caudal

Una desviación moderada puede deberse a la diferencia natural entre capacidad teórica y eficiencia volumétrica. Sin embargo, si la variación crece entre pruebas o cambia sin modificar la configuración, se debe investigar antes de seguir proyectando. Los primeros puntos de revisión son el desgaste de componentes de bombeo, las obstrucciones parciales, la condición de la mezcla y las fugas de presión.

La presión no debe evaluarse de manera aislada. Una presión elevada con caudal bajo suele indicar resistencia al flujo, como una manguera con radio de curvatura reducido, acumulación de material, una reducción inadecuada o mezcla poco bombeable. Una presión baja con alimentación errática puede apuntar a aire en el sistema, falta de material en tolva o desgaste que compromete el sellado interno.

Documente cada prueba en una bitácora: fecha, equipo, horas de operación, mezcla, línea utilizada, caudal objetivo, caudal medido, presión y ajustes realizados. Esta información permite anticipar mantenimiento y comparar el desempeño de la bomba entre frentes, operadores y condiciones de obra.

Errores que afectan la calibración en campo

El error más común es medir con una mezcla distinta a la de producción. También es frecuente ignorar el efecto de una línea más larga o de una manguera con diámetro diferente. La bomba puede entregar un buen resultado cerca de la descarga y comportarse de forma distinta al alimentar una boquilla ubicada a distancia o con cambio de elevación.

Otro error es perseguir productividad a costa de la calidad de proyección. Aumentar el caudal sin capacidad suficiente de aire, sin ajuste de acelerante o sin un operador de boquilla preparado puede derivar en segregación, mala compactación y rebote excesivo. La calibración debe responder al sistema, no solamente al indicador de la bomba.

Por último, no se deben intervenir componentes, abrir abrazaderas ni liberar presión con el circuito cargado. El concreto proyectado trabaja con aire y presión de transporte; una liberación incorrecta puede causar lesiones graves y daños al equipo. Aplique siempre el procedimiento de bloqueo, despresurización y limpieza establecido para la máquina.

Equipo adecuado para mantener producción controlada

La elección de la bomba condiciona la facilidad de calibración y la estabilidad del rendimiento. Un proyecto con altos volúmenes, trayectos extensos y operación continua requiere una configuración distinta a trabajos de reparación, taludes o frentes con acceso limitado. Además de la capacidad de bombeo, deben evaluarse diámetro de línea, disponibilidad de compresor, método de mezcla, sistema de acelerante y servicio requerido.

AJM-Maquinaria atiende proyectos que demandan equipos especializados para shotcrete, gunite, cimentaciones profundas y obra pesada. Al solicitar cotización, conviene compartir aplicación, producción estimada, tipo de mezcla, distancia de bombeo y disponibilidad de aire para definir una solución compatible con la operación.

Una bomba bien calibrada no reemplaza la experiencia del operador ni el control de calidad del concreto, pero entrega una base medible para que ambos trabajen con mayor precisión. Antes de abrir un nuevo frente, convierta la calibración en parte de la rutina de arranque: es tiempo de preparación que protege rendimiento, materiales y continuidad operativa.
