Cómo verificar la presión de aire comprimido

Una pérdida de presión aparentemente menor puede detener una jornada de proyección, reducir el rendimiento de una perforadora o alterar la respuesta de una herramienta neumática. Saber cómo verificar presión aire comprimido permite detectar si el problema procede del compresor, de la red de distribución o del equipo conectado antes de que afecte a la producción.

En obra pesada, la presión no debe evaluarse como un dato aislado. Un compresor puede mostrar una lectura correcta en su panel y, aun así, entregar presión insuficiente en el punto de consumo. Mangueras largas, acoplamientos restrictivos, filtros saturados, reguladores mal ajustados y fugas acumuladas generan una caída que solo se aprecia al medir donde trabaja la máquina.

Qué presión debe verificarse en una instalación de aire comprimido

La primera decisión es definir el punto de referencia. La presión de descarga del compresor indica la capacidad disponible a la salida de la unidad, mientras que la presión de línea muestra lo que circula por la red. La presión de trabajo es la que recibe realmente el consumidor: una lanzadora de shotcrete, un sistema gunite, una perforadora, una herramienta neumática o un actuador.

Para una comprobación útil conviene registrar, como mínimo, la lectura en la descarga del compresor y la lectura en el punto de uso. Si existe un regulador dedicado, también debe medirse antes y después de este componente. La diferencia entre ambos valores revela la pérdida de carga de la instalación.

No existe una presión universal válida para todas las aplicaciones. El ajuste correcto depende del caudal requerido, de la longitud y el diámetro de las mangueras, de la altitud, de la temperatura ambiente y de las especificaciones del fabricante del equipo. En sistemas de concreto proyectado, además, hay que diferenciar el aire destinado al funcionamiento del equipo del aire empleado en fases específicas de transporte o proyección, según la configuración de la máquina.

Instrumentos para verificar la presión de aire comprimido

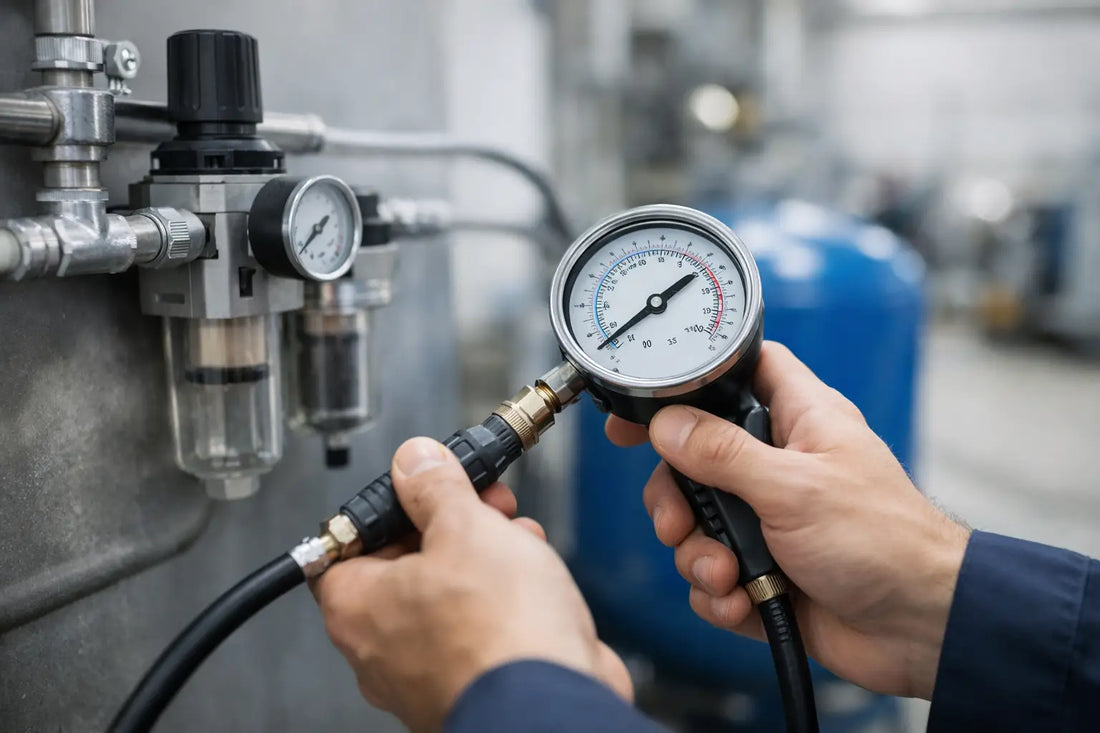

El manómetro instalado en el compresor es un indicador operativo, pero no siempre es suficiente para diagnosticar una caída de presión. Para contrastar lecturas se recomienda utilizar un manómetro portátil calibrado, con rango adecuado para la presión nominal del sistema y conexión compatible con los acoplamientos de obra.

Un manómetro de rango excesivo reduce la precisión visual en el intervalo de trabajo. Por ejemplo, para una línea que opera habitualmente cerca de 7 bar, un instrumento de rango moderado ofrece una lectura más útil que uno diseñado para presiones muy superiores. En instalaciones críticas o cuando hay discrepancias entre indicadores, un manómetro digital calibrado permite mejorar la trazabilidad del control.

También son necesarios latiguillos, racores y adaptadores en buen estado. Un adaptador con una junta deteriorada puede introducir una fuga durante la prueba y llevar a una interpretación incorrecta. Antes de conectar el instrumento, revise la escala, la fecha de calibración, la integridad de la esfera y la compatibilidad de la conexión.

Procedimiento para medir la presión correctamente

La medición debe realizarse con condiciones de operación representativas. Tomar una lectura con el equipo parado solo confirma la presión estática y puede ocultar una restricción que aparece cuando el consumo de aire aumenta.

1. Revise el sistema antes de presurizar

Inspeccione mangueras, abrazaderas, acoplamientos, filtros, lubricadores, válvulas y purgas de condensado. Busque dobleces, aplastamientos, uniones flojas y daños por abrasión. Verifique que las válvulas de aislamiento estén en la posición prevista para el recorrido del aire y que no haya derivaciones abiertas sin uso.

Compruebe además el nivel de combustible y los parámetros básicos del compresor diésel, incluida la temperatura de funcionamiento. Una unidad que trabaja fuera de su régimen puede presentar variaciones de presión que no se originan en la red.

2. Mida la presión estática

Con el compresor estabilizado y sin consumidores demandando aire, anote la presión de descarga. A continuación, mida en el extremo de la línea o en el punto de conexión del equipo. Esta lectura ayuda a identificar pérdidas permanentes, válvulas parcialmente cerradas o fugas de cierta magnitud.

La presión estática no valida por sí sola el sistema. Una red puede igualar la presión cuando no hay consumo y fallar en cuanto la perforadora, la lanzadora o el conjunto neumático inicia su ciclo de trabajo.

3. Mida bajo carga real

Ponga en funcionamiento el equipo con una demanda próxima a la habitual de producción. Espere a que el ciclo se estabilice y registre la presión en la salida del compresor y en el punto de uso. Si la operación es intermitente, tome varias lecturas durante los picos de consumo, no solo durante los periodos de descarga.

La comparación debe hacerse en las mismas unidades. En España y gran parte de Latinoamérica se utiliza habitualmente el bar, aunque algunos equipos y manómetros expresan la presión en psi. Evite comparar cifras sin confirmar la escala y mantenga siempre la misma referencia en el parte de mantenimiento.

4. Calcule la caída de presión

La caída de presión se obtiene restando la presión medida en el punto de consumo a la presión medida en la descarga o en el origen de la línea:

Caída de presión = presión de origen - presión en el punto de uso

El resultado debe compararse con la tolerancia del fabricante de la máquina y con el diseño de la instalación. Más que perseguir una cifra genérica, el objetivo es garantizar que el consumidor recibe la presión mínima necesaria durante el caudal máximo previsto. Si el valor cambia de forma notable respecto a mediciones anteriores realizadas en condiciones similares, existe una señal clara para revisar el sistema.

Cómo interpretar una caída de presión excesiva

Una caída elevada no siempre significa que el compresor sea insuficiente. Sustituir la unidad por una de mayor capacidad sin localizar la restricción puede aumentar el coste de operación sin resolver el origen del problema.

Si la presión de descarga se mantiene estable, pero cae de forma relevante al final de la manguera, revise primero el diámetro interior y la longitud de la conducción. Una manguera demasiado estrecha para el caudal requerido provoca pérdidas considerables, especialmente cuando hay tramos largos, curvas pronunciadas o múltiples conexiones rápidas.

Los filtros obstruidos, separadores con mantenimiento atrasado y reguladores de capacidad insuficiente son otras causas frecuentes. En una instalación temporal de obra, los acoplamientos mal dimensionados suelen convertirse en cuellos de botella. Cada elemento añade resistencia al flujo, y el efecto se acumula a lo largo de la línea.

Cuando la presión disminuye tanto en la salida del compresor como en el punto de uso al aumentar la demanda, la causa puede ser una capacidad de aire insuficiente, un ajuste de control inadecuado o una condición mecánica que requiere revisión. En este caso, la presión debe analizarse junto con el caudal efectivo entregado. Un compresor puede alcanzar la presión nominal sin carga y no sostener el caudal necesario durante la operación.

Fugas, condensado y mantenimiento de la red

Las fugas reducen la disponibilidad de aire y obligan al compresor a trabajar más tiempo. Escuche silbidos en conexiones y aplique un detector de fugas o solución de comprobación apropiada en juntas sospechosas, siguiendo los protocolos de seguridad del proyecto. No intente localizar fugas con la mano cerca de una descarga de aire a presión.

El condensado también perjudica la estabilidad del sistema. El agua acumulada puede limitar el paso del aire, acelerar la corrosión interna y afectar a componentes neumáticos. Purgue depósitos y puntos bajos conforme al plan de mantenimiento, especialmente en ambientes húmedos o con ciclos intensivos de trabajo.

Mantenga un registro con fecha, equipo conectado, presión de descarga, presión en el punto de uso, condiciones de carga y observaciones. Esta información permite detectar una degradación progresiva antes de que se convierta en una parada no planificada. En contratos de infraestructura, ese historial es además un respaldo útil para coordinar mantenimiento, producción y suministro de aire.

Seguridad durante la comprobación

Antes de instalar o retirar un manómetro portátil, aísle el tramo cuando sea posible y elimine la presión residual de forma controlada. Utilice protección ocular y asegure las mangueras con retenedores adecuados. Una manguera desacoplada bajo presión puede provocar lesiones graves y daños en equipos cercanos.

No supere la presión máxima admisible de mangueras, depósitos, racores ni accesorios. Tampoco ajuste un regulador por encima de las especificaciones de la máquina para compensar una pérdida de carga: esa práctica puede dañar el sistema y ocultar una deficiencia de diseño o mantenimiento.

En aplicaciones de cimentaciones profundas, perforación y concreto proyectado, verificar la presión es una tarea de control operativo, no una comprobación ocasional. Medir en el compresor y en el consumidor, bajo la carga real de trabajo, aporta el dato que permite seleccionar la manguera, el caudal y el equipo de aire adecuados para mantener la continuidad de la obra. Cuando las lecturas dejan de coincidir con el historial, actuar antes de la siguiente fase productiva suele ser la decisión más rentable.
