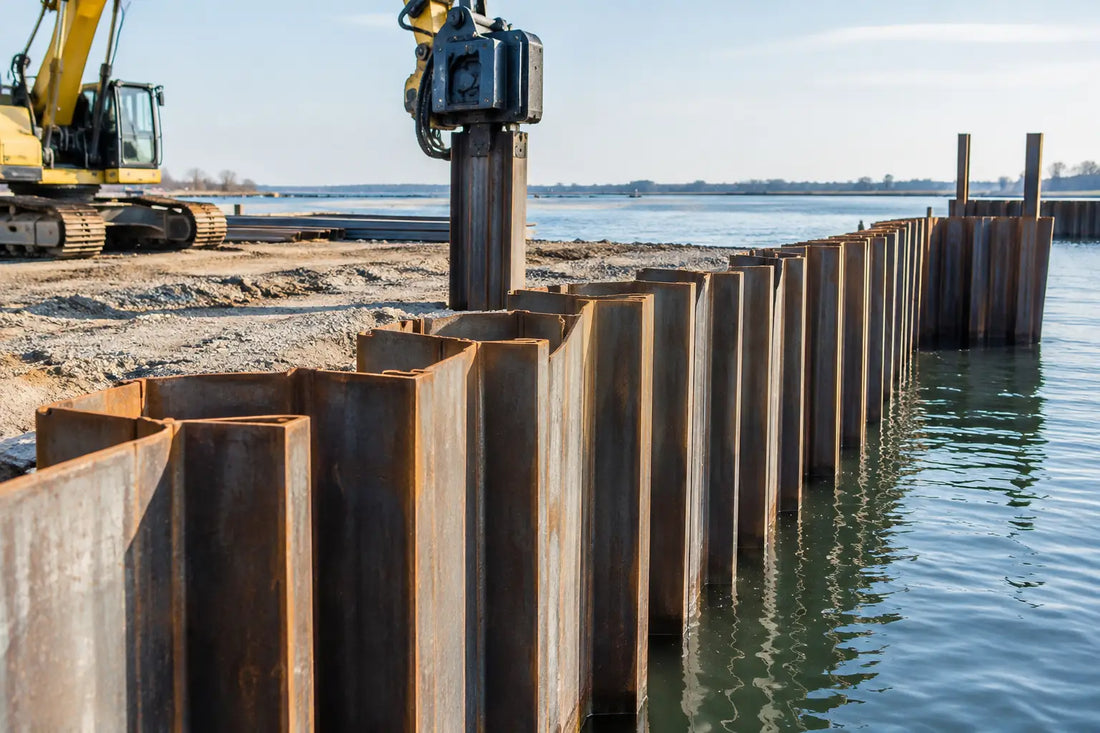

Tablestacas metálicas para contención y cimentación

Una excavación profunda junto a una vialidad, una nave industrial o una estructura existente no admite soluciones improvisadas. Las tablestacas metálicas permiten formar pantallas de contención continuas, controlar el ingreso de agua y mantener la estabilidad del terreno mientras avanza la cimentación, la excavación o la construcción de una obra hidráulica. Su desempeño depende tanto del perfil seleccionado como del método de hincado y de la lectura correcta de las condiciones geotécnicas.

Para contratistas, empresas de cimentaciones e ingenieros de obra, el objetivo no es únicamente instalar acero en el terreno. Se trata de lograr una pantalla con la profundidad, alineación, rigidez y estanqueidad requeridas, sin comprometer edificaciones vecinas ni generar paros por fallas de equipo. Por eso, la selección debe partir del diseño y terminar en una operación de hincado bien controlada.

Qué son las tablestacas metálicas y dónde se aplican

Las tablestacas son perfiles de acero con un sistema de enclavamiento lateral. Al interconectarse e hincarse de forma sucesiva, crean una pantalla continua capaz de resistir empujes de suelo, presión hidrostática y cargas asociadas a la excavación. Los perfiles más comunes son tipo U y tipo Z, aunque existen configuraciones combinadas para mayores demandas estructurales.

Su ventaja frente a una contención temporal convencional es que pueden trabajar como elemento de retención, barrera hidráulica o parte de una solución permanente. También pueden recuperarse en proyectos temporales si el diseño, el tipo de suelo y las condiciones de extracción lo permiten. Esta posibilidad de reutilización puede mejorar el costo total del proyecto, pero no debe asumirse sin revisar deformaciones, desgaste de enclavamientos y restricciones de obra.

Se utilizan con frecuencia en excavaciones para sótanos, pasos deprimidos, muelles, canales, estaciones de bombeo, plantas industriales, colectores, cimentaciones cercanas a cuerpos de agua y trabajos de protección de taludes. En proyectos portuarios o hidráulicos, la continuidad de los enclavamientos adquiere especial relevancia, ya que una pantalla estructuralmente adecuada puede no cumplir si permite filtraciones incompatibles con la operación.

El diseño define el perfil, no al revés

Elegir una tablestaca por disponibilidad o por peso por metro es una práctica riesgosa. La longitud, el módulo resistente y el tipo de acero deben responder a las condiciones reales de carga. Antes de definir el suministro, el proyectista debe considerar el estudio geotécnico, la estratigrafía, el nivel freático, la presencia de bolones u obstrucciones, las sobrecargas próximas y la secuencia constructiva.

La profundidad de empotramiento es uno de los parámetros críticos. Una pantalla puede requerir trabajar en voladizo, con uno o varios niveles de anclaje, o con puntales internos. Cada esquema modifica los momentos, desplazamientos y esfuerzos de corte que debe resistir el perfil. Una excavación profunda en suelo blando, por ejemplo, normalmente demanda un control más estricto de deformaciones que una contención de menor profundidad en material granular competente.

También debe definirse si el sistema será temporal o permanente. En una solución temporal, la prioridad puede ser la velocidad de instalación y la posibilidad de extracción. En una pantalla definitiva entran en juego la vida útil, la corrosión, los recubrimientos, la exposición al agua y el comportamiento de los enclavamientos a largo plazo. Cuando existe ambiente marino, suelo agresivo o corrientes eléctricas parásitas, la protección anticorrosiva no es un detalle de catálogo: forma parte del desempeño estructural esperado.

Perfiles U, Z y soluciones combinadas

Los perfiles tipo U son conocidos por su versatilidad y por permitir configuraciones útiles en distintos frentes de trabajo. Los perfiles tipo Z suelen aprovechar mejor el acero en aplicaciones donde se requieren mayores módulos resistentes, ya que la geometría desplaza el material hacia zonas de mayor eficiencia estructural.

Para cargas elevadas o pantallas de gran profundidad, pueden emplearse sistemas combinados con elementos principales y tablestacas intermedias. La elección no depende de una preferencia de obra, sino de los cálculos de diseño, la logística de suministro, el método de instalación y la disponibilidad de maquinaria con capacidad suficiente para completar el hincado.

Hincado de tablestacas metálicas: equipo y control operativo

El método de instalación condiciona la productividad y el riesgo técnico. Los vibrohincadores son una alternativa habitual para instalar tablestacas en suelos granulares, rellenos controlados y materiales donde la vibración facilita la penetración. Su ventaja es la velocidad de avance, especialmente cuando se combina con una grúa o excavadora portadora correctamente dimensionada.

Sin embargo, la vibración no es adecuada en todos los escenarios. Cerca de estructuras sensibles, instalaciones enterradas, vías ferroviarias o edificaciones con patologías previas, deben evaluarse límites de vibración y asentamientos admisibles. En esos casos, puede ser necesario complementar la instalación con preperforación, emplear métodos de impacto controlado o modificar la secuencia de hincado. El criterio correcto depende del suelo y del entorno, no solo de la potencia disponible.

La capacidad del vibrohincador debe analizarse junto con el peso de la tablestaca, la longitud a instalar, la resistencia esperada del terreno, la amplitud, la frecuencia, la fuerza centrífuga y la capacidad de izaje del equipo portador. Un equipo subdimensionado pierde rendimiento, incrementa tiempos y puede dejar perfiles a una cota insuficiente. Uno sobredimensionado, mal operado o con mordazas inadecuadas puede dañar el perfil o dificultar el control de verticalidad.

La guía inicial es indispensable. Un marco guía bien nivelado mantiene la posición de los primeros perfiles y reduce la acumulación de errores en el frente. Una desviación menor al inicio puede convertirse en un problema serio después de varios metros de pantalla, especialmente cuando se conectan anclajes, vigas de coronación o sistemas de puntalamiento.

Durante el hincado conviene registrar la profundidad alcanzada, tiempos de penetración, comportamiento del equipo, verticalidad y cualquier cambio súbito de resistencia. Estos datos ayudan a identificar estratos duros, obstáculos enterrados o zonas de suelo más débil. Si un perfil deja de avanzar, forzarlo sin diagnóstico puede abrir los enclavamientos, deformar la cabeza o transmitir esfuerzos no previstos al sistema.

Estanqueidad, filtraciones y manejo del agua

Una pantalla de tablestacas no siempre es completamente impermeable. Los enclavamientos pueden permitir el paso de agua, en especial bajo gradientes hidráulicos altos o cuando existen partículas finas en suspensión. Cuando el proyecto exige limitar filtraciones, el diseño puede incorporar selladores de enclavamiento, tratamientos complementarios, inyecciones localizadas o sistemas de bombeo controlado.

La decisión debe considerar el objetivo de la obra. Para una excavación temporal con abatimiento de nivel freático, una filtración moderada puede ser manejable con bombeo. Para una estación de bombeo, un frente marítimo o una excavación donde el arrastre de finos representa riesgo, se requieren criterios más exigentes. El bombeo excesivo sin control puede generar abatimientos fuera del recinto y producir asentamientos en predios colindantes.

El agua tampoco se resuelve únicamente después de instalar la pantalla. El programa de obra debe coordinar el hincado, el drenaje, la excavación por etapas y la colocación de anclajes o puntales. La contención funciona como un sistema completo; una pantalla correctamente instalada puede fallar en servicio si se excava más allá de la etapa prevista o si los apoyos internos se colocan fuera de secuencia.

Criterios de compra y planeación para obra pesada

En una adquisición profesional, el precio por tonelada es solo una parte de la decisión. Deben revisarse certificados de material, geometría del perfil, tolerancias, estado de los enclavamientos, longitud comercial, disponibilidad de accesorios y condiciones de transporte. La planeación logística cobra especial importancia con perfiles largos, pues las restricciones de ruta, maniobra y almacenamiento pueden afectar directamente el programa de hincado.

También es necesario validar el sistema de sujeción del vibrohincador. Las mordazas deben corresponder al tipo de perfil y estar en condiciones adecuadas para transmitir la fuerza sin deslizamiento ni daño local. Antes de iniciar producción, una prueba de hincado permite comprobar el rendimiento real, ajustar la secuencia y confirmar que el equipo seleccionado responde al comportamiento del terreno.

Para proyectos con exigencias de plazo, es recomendable coordinar desde el inicio el suministro de tablestacas, el equipo de hincado, la grúa o excavadora portadora, los operadores y el frente liberado. Tener el acero disponible sin capacidad de instalación no resuelve el avance. Del mismo modo, contar con un vibrohincador sin perfiles, guías o maniobras preparadas genera tiempos improductivos costosos.

AJM-Maquinaria atiende proyectos que requieren maquinaria especializada para cimentaciones y obra pesada, incluyendo soluciones de vibrohincado para operaciones donde la productividad y el control de instalación son determinantes. La selección debe hacerse con información de perfil, longitud, condición de suelo y equipo portador para solicitar una cotización técnicamente alineada al frente de trabajo.

Las tablestacas metálicas entregan mejores resultados cuando se tratan como parte de un sistema de ingeniería y operación, no como un insumo aislado. Un perfil bien calculado, una guía precisa, un método de hincado compatible y una secuencia de excavación controlada convierten la contención en un frente seguro, productivo y preparado para sostener el ritmo de la obra.
