Una guía técnica de concreto proyectado debe empezar antes de que la mezcla llegue a la lanzadora. En túneles, estabilización de taludes, sostenimiento de excavaciones y reparaciones estructurales, el resultado depende de coordinar soporte, mezcla, aire, bombeo y operación. Una aplicación aparentemente rápida puede generar rechazos, baja adherencia o espesores insuficientes si el sistema no se dimensiona como una unidad.
Para contratistas y responsables de producción, el concreto proyectado no se selecciona solo por resistencia especificada. Hay que evaluar el volumen por turno, la distancia de transporte, el acceso al frente, la geometría de la superficie, el método de proyección y la disponibilidad de aire comprimido. Estos factores determinan la productividad real y el coste por metro cúbico colocado.
Qué define el rendimiento del concreto proyectado
El concreto proyectado, conocido en obra como shotcrete, es una mezcla aplicada a alta velocidad sobre un sustrato mediante una lanzadora. La energía de impacto compacta el material y favorece su adherencia, siempre que la preparación de la superficie y la dosificación sean correctas. Su ventaja principal es que permite colocar revestimientos y sostenimientos sin encofrados convencionales, con capacidad para adaptarse a geometrías irregulares.
No obstante, proyectar más metros cúbicos por hora no siempre equivale a producir mejor. Una lanzadora con gran capacidad puede quedar limitada por un compresor insuficiente, por ciclos lentos de suministro de mezcla o por un frente con acceso reducido. En cambio, una configuración equilibrada reduce paradas, controla el rebote y permite mantener un espesor homogéneo.
La especificación técnica debe contemplar la resistencia a compresión, la trabajabilidad, el tamaño máximo de árido, el contenido de fibras cuando corresponda y el comportamiento frente a acelerantes. También conviene definir desde el inicio cómo se verificará el espesor, la adherencia y la resistencia a edades tempranas. En sostenimiento temporal o permanente, estos controles no son accesorios: condicionan la seguridad de la excavación y la secuencia posterior de obra.
Guía técnica de concreto proyectado: seco o vía húmeda
La primera decisión operativa es elegir entre proyección por vía seca o por vía húmeda. Ambas tecnologías tienen aplicaciones válidas, pero requieren equipos, logística y control diferentes.
En vía seca, los componentes secos se transportan por aire hasta la boquilla y el agua se incorpora en el punto de proyección. Este método ofrece flexibilidad para trabajos de menor volumen, intervenciones de reparación y frentes donde el suministro de hormigón preparado resulta irregular. El operador tiene una influencia directa sobre el agua añadida, por lo que la experiencia en boquilla es decisiva. Si esa regulación no es estable, pueden aparecer variaciones de resistencia, polvo excesivo y rebote elevado.
La vía húmeda transporta una mezcla previamente amasada mediante bomba hasta la boquilla, donde se añade aire y, habitualmente, acelerante. Suele ser la alternativa más eficiente para volúmenes sostenidos, túneles y sostenimientos con requisitos estrictos de productividad. Permite mayor regularidad de la mezcla y menor generación de polvo, aunque exige una logística más precisa: control de consistencia, tiempo de transporte, limpieza de líneas y continuidad de suministro.
La elección depende del proyecto. Para un túnel con avance continuo y una producción diaria elevada, la vía húmeda suele justificar la inversión operativa. Para reparaciones localizadas, frentes dispersos o zonas de acceso complejo, una solución de vía seca puede ofrecer mayor agilidad. El criterio correcto no es cuál tecnología es superior en términos absolutos, sino cuál mantiene la calidad requerida con menos interrupciones en las condiciones reales de la obra.
Selección de lanzadora, compresor y accesorios
La lanzadora debe dimensionarse según la producción prevista, pero también según la capacidad de alimentación disponible. Es frecuente sobredimensionar la máquina principal y subestimar los equipos auxiliares. El resultado es una lanzadora detenida por falta de mezcla, presión irregular o mangueras mal configuradas.
El compresor de aire diésel tiene una función crítica tanto en la proyección como en la limpieza y operación del sistema. Debe entregar el caudal y la presión requeridos por la lanzadora, considerando pérdidas en mangueras, conexiones y distancia hasta la boquilla. Un margen operativo razonable evita caídas de presión cuando el equipo trabaja bajo carga. El aire con humedad, aceite o contaminantes también perjudica la calidad del proceso y acelera el desgaste de componentes.
La configuración debe revisar, como mínimo, cinco puntos:
- Capacidad de proyección real por hora, no solo capacidad teórica del fabricante.
- Distancia horizontal y vertical entre el equipo y el frente de trabajo.
- Diámetro, longitud y estado de las mangueras de transporte.
- Compatibilidad entre mezcla, acelerante, fibras y sistema de bombeo o transporte.
- Acceso para abastecimiento, limpieza, mantenimiento y maniobra segura.
Preparación del soporte y técnica de proyección
La calidad final empieza en el sustrato. La superficie debe estar libre de material suelto, polvo, lodos, aceites y agua no controlada. En roca, se retiran fragmentos inestables y se limpia la zona antes de aplicar la primera capa. En estructuras de hormigón existentes, la reparación requiere identificar zonas deterioradas, eliminar el material sin capacidad portante y tratar armaduras expuestas cuando el proyecto lo exija.

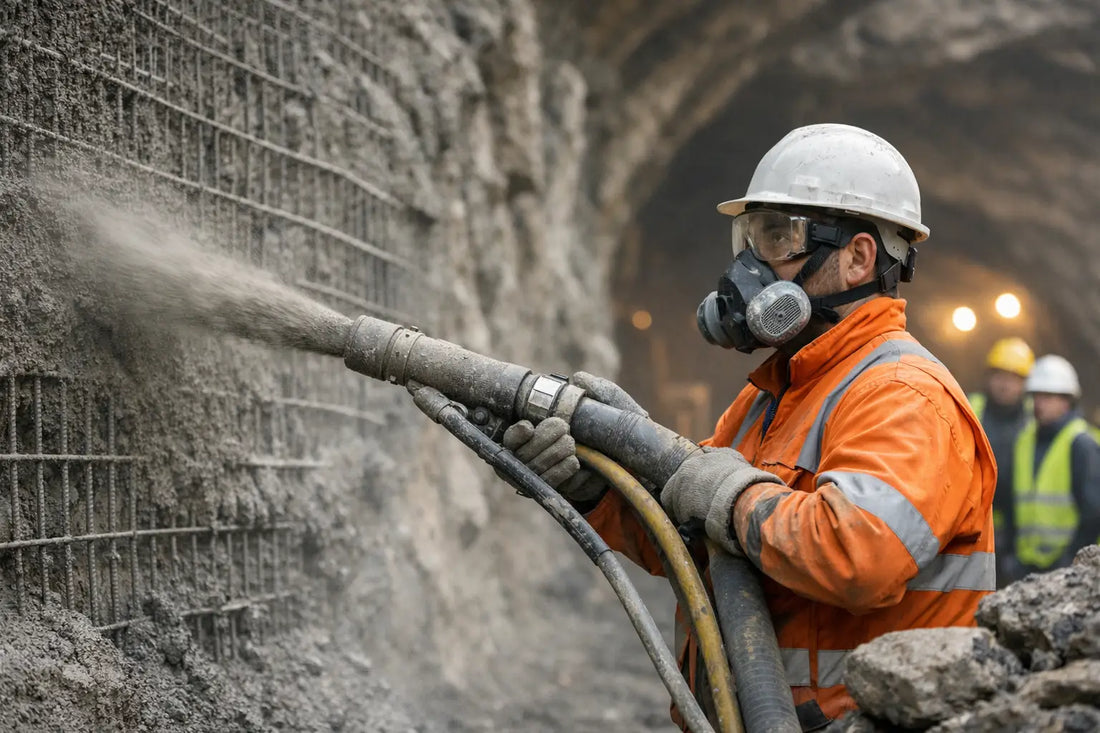

La boquilla debe mantenerse aproximadamente perpendicular a la superficie. Una proyección oblicua aumenta el rebote y reduce la compactación. La distancia de trabajo se ajusta al método, al caudal y a la geometría, pero debe permitir que el chorro alcance el soporte con energía suficiente sin dispersar material. El operador aplica capas uniformes, de abajo hacia arriba en paramentos verticales, evitando acumular material en una sola pasada cuando el espesor requerido sea elevado.
Las esquinas, encuentros, zonas con armadura densa y superficies muy irregulares necesitan atención específica. En estos puntos es más fácil generar huecos, sombras detrás de las barras o espesores fuera de tolerancia. Si se emplean fibras, la dosificación y la dispersión deben verificarse para evitar obstrucciones y asegurar que el refuerzo se distribuya en toda la sección proyectada.
Control de calidad durante el turno
El control no debe limitarse a ensayos posteriores. Durante cada turno conviene registrar el volumen colocado, el consumo de acelerante, las presiones de trabajo, las incidencias de bombeo, el rebote y las paradas. Estos datos ayudan a distinguir si un problema procede de la mezcla, del equipo, de la técnica de boquilla o de la condición del soporte.
El rebote merece seguimiento especial. Una cantidad moderada es inherente al proceso, pero un incremento sostenido puede indicar una velocidad de proyección inadecuada, una distancia incorrecta, una mezcla poco cohesionada o una boquilla mal orientada. El material rebotado no debe reincorporarse a la aplicación, ya que su composición y calidad ya no son equivalentes a las de la mezcla inicial.
El control de espesor puede realizarse con testigos, pasadores de referencia, mediciones topográficas o métodos definidos por la dirección facultativa. Para resistencia y adherencia, el plan de calidad debe establecer frecuencia de muestreo, edades de ensayo y criterios de aceptación. En sostenimiento de túneles, además, interesa verificar la evolución temprana de resistencia para confirmar que la capa soporta la secuencia de excavación prevista.
Seguridad, limpieza y continuidad operativa
La proyección implica presión, aire comprimido, partículas a velocidad elevada y, en ciertos casos, espacios confinados. El personal necesita protección respiratoria, ocular y auditiva, además de protocolos claros para comunicaciones entre operador de lanzadora, boquillero y responsable de frente. Nadie debe permanecer en la trayectoria de una manguera presurizada ni intervenir una línea sin despresurizarla completamente.
La limpieza al cierre del turno es una parte productiva del trabajo. Las líneas, boquillas, bombas y sistemas de acelerante deben lavarse conforme al procedimiento del fabricante. Posponer esta tarea puede convertir un residuo de mezcla en una obstrucción que detiene la operación siguiente y daña componentes. También es recomendable revisar abrazaderas, juntas, desgaste de mangueras y estado de los elementos de bombeo antes de reiniciar.
La mejor decisión de compra combina capacidad de proyección, calidad de aplicación y facilidad de mantenimiento. Cuando el equipo se ajusta al frente y el operador dispone de una mezcla estable, el concreto proyectado deja de ser una partida incierta y pasa a ser un proceso controlable, repetible y preparado para sostener el ritmo de la obra.
