Guía para evaluar capacidad portante en obra
Share
Una cimentación no falla únicamente porque el terreno “sea blando”. Falla cuando la carga real, la estratigrafía, el agua subterránea, el método constructivo y el tipo de elemento de cimentación no se evaluaron como un sistema. Esta guía para evaluar capacidad portante está dirigida a contratistas, proyectistas y responsables de obra que necesitan tomar decisiones técnicas antes de movilizar una perforadora de pilotes, un vibrohincador o cualquier equipo para cimentaciones profundas.
La capacidad portante define la presión o carga que el suelo puede recibir sin producir una falla por corte ni asentamientos incompatibles con la estructura. En obra pesada, el dato aislado de capacidad portante rara vez basta. Debe interpretarse junto con el perfil geotécnico, las cargas de diseño, la profundidad de desplante y las restricciones operativas del proyecto.
Qué se evalúa al determinar la capacidad portante
La evaluación comienza por distinguir dos condiciones que pueden controlar el diseño. La primera es la falla por capacidad de carga: el terreno pierde resistencia y presenta un mecanismo de corte bajo la cimentación. La segunda son los asentamientos, totales o diferenciales, que pueden afectar losas, columnas, estructuras industriales, puentes, muros y equipos instalados sobre la obra.
En muchos proyectos, especialmente sobre arcillas compresibles, rellenos heterogéneos o estratos granulares sueltos, el asentamiento gobierna antes que la resistencia al corte. Un suelo puede soportar una carga sin falla inmediata y, aun así, deformarse en exceso con el tiempo. Por eso, la capacidad portante admisible no debe confundirse con la resistencia última del terreno.
El valor admisible se obtiene al considerar factores de seguridad y límites de deformación definidos por el proyecto. Su magnitud depende de variables como:
- Tipo de suelo y continuidad de los estratos.
- Cohesión, ángulo de fricción, densidad y peso volumétrico.
- Nivel freático, presión de poros y variación estacional del agua.
- Profundidad, geometría y rigidez de la cimentación.
- Magnitud, dirección y combinación de las cargas.
- Presencia de excavaciones, rellenos, cimentaciones vecinas o vibraciones.
Guía para evaluar capacidad portante: información previa
Antes de seleccionar maquinaria o definir el método de cimentación, se debe contar con una investigación geotécnica representativa. No es suficiente revisar la apariencia superficial del predio ni extrapolar resultados de una obra cercana. La variabilidad lateral puede ser significativa, incluso dentro de una misma plataforma.
El programa de exploración debe considerar la huella del proyecto, las zonas de mayor carga y la profundidad donde puedan desarrollarse bulbos de esfuerzo o elementos profundos. En cimentaciones profundas, la exploración debe alcanzar los estratos que aportarán resistencia por punta y fricción lateral, además de identificar materiales problemáticos como cavernas, rellenos, lentes orgánicos, gravas muy densas, roca alterada o capas con alta presión de agua.
Cargas y condiciones de servicio
El especialista geotécnico necesita recibir cargas verticales, laterales y momentos por apoyo, así como sus combinaciones de diseño. Sin este dato, cualquier estimación de capacidad portante será preliminar. También se deben definir los asentamientos tolerables según el uso de la estructura y la rigidez de su superestructura.
En infraestructura, las cargas de servicio y las condiciones transitorias de construcción pueden ser tan relevantes como la carga final. El paso de grúas, el acopio de materiales, las excavaciones cercanas o el hincado de elementos pueden modificar el estado del suelo antes de que la estructura entre en operación.
Agua subterránea y drenaje
El nivel freático puede reducir esfuerzos efectivos, afectar la estabilidad de excavaciones y cambiar el procedimiento de perforación. En pilotes colados in situ, por ejemplo, la presencia de agua puede exigir camisa recuperable, lodos estabilizadores o un método de colado con tubería tremie, según el diámetro, la profundidad y las condiciones del terreno.
Ignorar el agua conduce a dos riesgos frecuentes: sobreestimar la resistencia disponible y seleccionar un procedimiento constructivo que no garantiza la limpieza ni la integridad del fondo de perforación.
Ensayos que respaldan una decisión técnica
La elección de ensayos depende del suelo, el tipo de cimentación y el nivel de incertidumbre aceptable. Los sondeos con recuperación de muestras permiten clasificar estratos y obtener material para laboratorio. El ensayo SPT aporta una referencia ampliamente utilizada para estimar compacidad o consistencia, aunque requiere correcciones e interpretación profesional.
El CPT o cono de penetración estática ofrece un perfil continuo de resistencia y puede ser especialmente útil en depósitos estratificados, suelos granulares y arcillas. Su ventaja es la resolución vertical; su limitación es que no sustituye por completo la obtención de muestras para clasificación y ensayos de laboratorio.
Para proyectos con exigencia mayor pueden requerirse presiómetro, dilatómetro, veleta de campo, pruebas de permeabilidad o ensayos triaxiales y de consolidación. Cuando se trata de pilotes, las pruebas de carga estática siguen siendo una referencia directa para validar capacidad y comportamiento. Las pruebas dinámicas pueden complementar el control durante el hincado, pero su interpretación debe corresponder al tipo de elemento y a las condiciones geotécnicas.

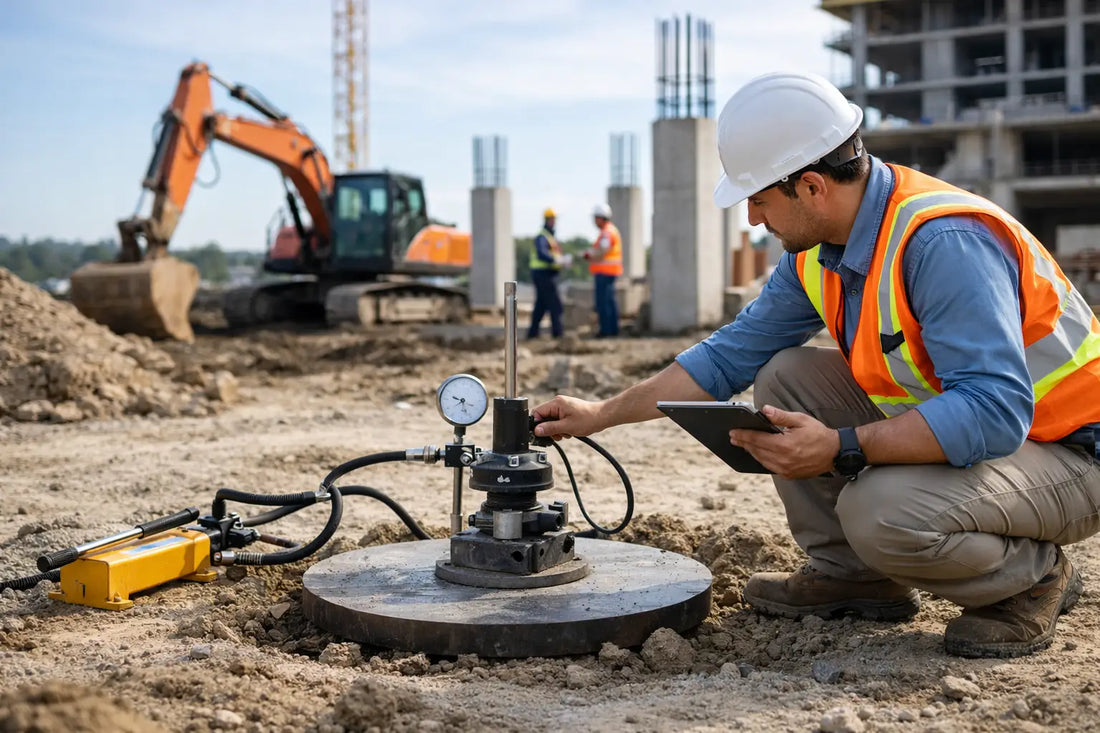

Una prueba de placa puede ser útil para evaluar subrasantes, plataformas o cimentaciones someras en condiciones específicas. No debe extrapolarse sin criterio a profundidades o dimensiones muy diferentes de las ensayadas.
De la capacidad admisible a la selección de cimentación
Cuando los estratos superficiales presentan capacidad suficiente y asentamientos controlables, una cimentación somera puede ser la alternativa más eficiente. Sin embargo, si existe relleno no controlado, suelo compresible, cargas elevadas o sensibilidad a asentamientos diferenciales, conviene analizar soluciones profundas.
Los pilotes perforados transfieren carga mediante resistencia de punta, fricción lateral o una combinación de ambas. Su desempeño depende no solo del cálculo, sino de la ejecución: verticalidad, diámetro real, estabilidad de paredes, limpieza de fondo, calidad del concreto y continuidad del fuste. Una perforadora debe seleccionarse por torque, empuje, profundidad efectiva, diámetro requerido y capacidad de trabajar con barrena, bucket, casing o sistemas especiales según el terreno.
Los elementos hincados pueden ofrecer alta productividad y control de instalación en ciertos suelos, pero requieren revisar vibración, ruido, desplazamiento lateral y afectación a estructuras vecinas. Un vibrohincador no es una solución universal. Puede ser adecuado para tablestacas, perfiles, tubos o ciertos pilotes, siempre que el análisis del suelo, la energía disponible y las restricciones urbanas lo permitan.
En suelos con obstrucciones, gravas densas, boleos o roca somera, el equipo y la herramienta de perforación deben definirse con mayor precisión. Movilizar una máquina subdimensionada genera baja productividad, desgaste prematuro y riesgo de no alcanzar la profundidad de diseño. Sobredimensionar sin necesidad también impacta el presupuesto, la logística y el consumo operativo.
Control de ejecución: donde se confirma el diseño
La capacidad calculada en gabinete debe verificarse durante la construcción. En pilotes perforados, esto implica registrar profundidad, estratigrafía encontrada, tiempos de perforación, consumo de herramientas, nivel de agua, uso de camisa o lodo, volumen teórico y real de concreto, y cualquier incidencia durante el colado.
Las desviaciones entre el estudio geotécnico y las condiciones reales no son inusuales. Encontrar un estrato competente más profundo, una capa blanda imprevista o una obstrucción puede obligar a modificar longitud, diámetro, método de perforación o secuencia constructiva. La decisión debe documentarse y validarse por el responsable de diseño geotécnico y estructural, no resolverse únicamente por disponibilidad de maquinaria en campo.
Para hincado, los registros de penetración, rechazo, energía aplicada y comportamiento del elemento ayudan a confirmar si se está alcanzando la condición prevista. Si se presentan rebotes, daños en cabeza, penetración irregular o desplazamiento excesivo, debe revisarse el procedimiento antes de continuar con producción masiva.
Errores que elevan el riesgo técnico y económico
El primero es usar un único valor de capacidad portante para todo el predio sin considerar cambios de estrato, cargas o geometrías. El segundo es elegir pilotes solo por profundidad, sin verificar mecanismo de transferencia de carga ni asentamiento. El tercero es especificar equipo por disponibilidad inmediata en vez de relacionar capacidad de la máquina, herramienta y método con el perfil geotécnico.
También es frecuente omitir el efecto de excavaciones cercanas, saturación del suelo y vibraciones de equipos de hincado. En obras con vecinos sensibles, servicios enterrados o estructuras existentes, estas condiciones pueden definir el método constructivo incluso antes que el costo inicial.
Una evaluación correcta permite convertir el estudio de suelo en una decisión operativa: qué cimentación ejecutar, a qué profundidad, con qué control y con qué maquinaria. Para proyectos de cimentaciones profundas, contar con un distribuidor especializado como AJM-Maquinaria facilita alinear la perforadora, el vibrohincador y los accesorios con las exigencias reales del frente de obra. Solicite cotización con el perfil geotécnico, diámetros, profundidades y condiciones de acceso del proyecto: esos datos permiten plantear una solución de equipo con mayor precisión desde el inicio.
