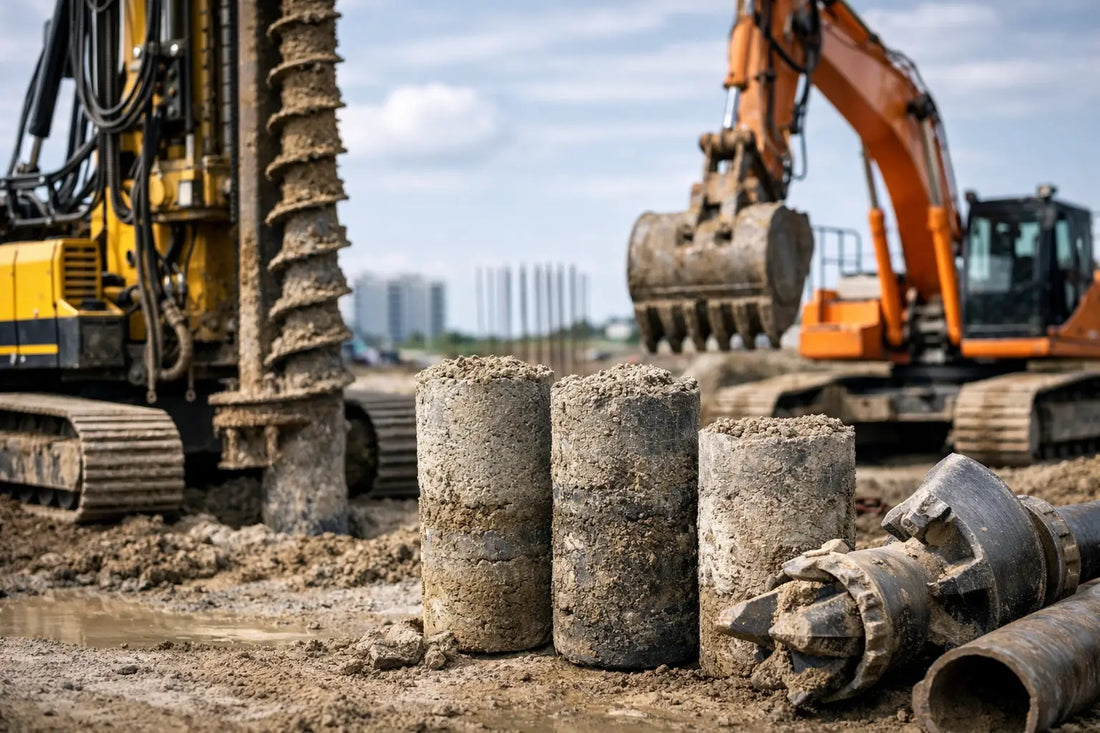

Equipo para pilotes secantes: cómo elegirlo

La búsqueda de “pilotes secantes equipo” suele comenzar con una perforadora, pero la decisión correcta abarca mucho más. En una pantalla de contención, una desviación mínima entre pilotes puede comprometer la continuidad del muro, aumentar el consumo de hormigón o generar retrabajos costosos. La selección debe responder al diámetro, la profundidad, la geotecnia, el nivel freático y las restricciones reales de la obra.

Los pilotes secantes se emplean en excavaciones profundas, sótanos, estaciones, pasos subterráneos, cimentaciones próximas a estructuras existentes y proyectos donde la contención perimetral debe limitar deformaciones. Su ejecución alterna pilotes primarios, normalmente de hormigón de menor resistencia, con pilotes secundarios armados que cortan parcialmente a los anteriores. El resultado es una pantalla continua con función estructural, de contención y, según el diseño y la ejecución, de control de filtraciones.

Equipo para pilotes secantes y exigencias de la obra

El elemento central es una perforadora rotativa para cimentaciones profundas, configurada para mantener verticalidad y aplicar el par de giro, empuje y capacidad de extracción requeridos. No basta con revisar la profundidad máxima anunciada por el fabricante. La máquina debe conservar rendimiento bajo carga, con la herramienta seleccionada, dentro de la condición de suelo más exigente prevista en el sondeo geotécnico.

En estratos cohesivos blandos o medianamente densos, una perforadora con barrena helicoidal, bucket de perforación o herramienta de limpieza puede ofrecer ciclos productivos. Cuando aparecen gravas densas, bolos, rellenos heterogéneos, roca meteorizada o cimentaciones antiguas, el planteamiento cambia. Puede ser necesario incorporar barrenas de roca, buckets reforzados, core barrels, triconos o herramientas especiales de corte. La potencia disponible no sustituye a la elección correcta del útil.

Para una pantalla de pilotes secantes, la precisión de posicionamiento es especialmente crítica. El equipo debe trabajar con una base estable, mástil correctamente aplomado y controles que permitan verificar la verticalidad durante toda la perforación. La tolerancia admisible la define el proyecto, pero en esta aplicación no conviene asumir que una buena alineación superficial garantiza la intersección en profundidad.

Capacidad de par, fuerza de empuje y profundidad útil

El par de giro condiciona la capacidad de atravesar materiales resistentes y de mantener avance con herramientas de gran diámetro. La fuerza de empuje y extracción resulta decisiva cuando se perfora con revestimiento, cuando el terreno genera fricción elevada o cuando la herramienta trabaja en estratos pegajosos. La profundidad útil, por su parte, debe evaluarse considerando la configuración completa: barra Kelly, diámetro de perforación, herramienta, sistema de entubación y altura disponible bajo gancho.

En obras urbanas, la altura libre puede limitar la selección de la perforadora incluso antes que la profundidad de diseño. Pasos bajo puentes, líneas eléctricas, edificaciones adyacentes y accesos reducidos obligan a revisar dimensiones de transporte, peso operativo, radio de giro y presión sobre el terreno. Una perforadora sobredimensionada puede tener capacidad de sobra, pero no ser viable para entrar, estabilizarse o trabajar de forma segura.

Revestimiento y estabilidad de la perforación

La estabilidad de las paredes es uno de los factores que más afecta al rendimiento y a la calidad final. En suelos sueltos, arenas saturadas, rellenos urbanos o materiales con presencia de agua, el uso de camisa o revestimiento temporal puede ser indispensable. Este elemento evita derrumbes, controla el diámetro efectivo y mejora la geometría necesaria para lograr la secancia entre pilotes.

El revestimiento puede instalarse con rotador de camisa, oscilador de camisa o mediante sistemas integrados en la propia perforadora, según el diámetro, la longitud y las condiciones del terreno. Un rotador aporta giro continuo y es habitual en determinados procedimientos; un oscilador transmite movimiento alternativo y puede resultar adecuado para extraer camisas con alta fricción. La elección depende del método constructivo y no debe resolverse únicamente por disponibilidad de equipo.

También debe definirse si la perforación se estabilizará con lodos bentoníticos o polímeros. Esta alternativa puede reducir la necesidad de revestimiento completo, pero exige una planta de lodos, control de densidad, viscosidad y contenido de arena, además de una gestión adecuada del material excavado. En pantallas con alta exigencia de estanqueidad, una mala gestión de lodos puede afectar la calidad del contacto entre pilotes y del hormigonado.

Hormigonado, armaduras y continuidad de ciclo

Una perforación bien ejecutada pierde valor si el hormigonado no acompaña el ritmo de producción. La disponibilidad de hormigón, camiones, bomba cuando sea necesaria y tubo tremie debe coordinarse antes de iniciar cada pilote. En perforaciones estabilizadas con fluido, el tremie permite hormigonar desde el fondo y desplazar el lodo sin segregación ni contaminación excesiva.

Los pilotes secundarios suelen incorporar jaulas de armadura, por lo que hay que comprobar su longitud, rigidez, peso y método de izado. En profundidades relevantes, la jaula puede suministrarse por tramos para empalmarse en obra. Este proceso requiere grúa auxiliar, espacio de montaje y personal con experiencia. Intentar resolverlo sobre la marcha crea paradas de perforadora, interferencias logísticas y riesgos de seguridad.

La secuencia entre pilotes primarios y secundarios también debe quedar definida. El pilote secundario tiene que ejecutar el corte sobre los primarios cuando el hormigón ha alcanzado la condición prevista por el diseño y el procedimiento constructivo. Si se perfora demasiado pronto, el material puede deformarse o contaminarse; si se perfora demasiado tarde, aumenta la resistencia al corte y el desgaste de herramientas. El intervalo óptimo depende de la dosificación, las temperaturas, la resistencia especificada y la experiencia validada en obra.

Qué información debe acompañar la solicitud de cotización

Para recibir una propuesta técnica útil, el responsable de compras o producción debe entregar información suficiente. Una petición basada solo en “perforadora para pilotes de 800 mm” deja fuera variables que definen la configuración y el coste operativo.

Conviene aportar, como mínimo, el plano de la pantalla, diámetro y profundidad de pilotes, separación entre ejes, porcentaje de solape, perfil geotécnico, presencia de nivel freático y resistencia estimada de los estratos. También deben indicarse accesos, restricciones de altura, capacidad portante de la plataforma, plazo de ejecución y disponibilidad local de hormigón.

Con esos datos es posible valorar si conviene una perforadora de mayor par, una configuración con camisa, herramientas específicas para roca o una solución con equipos auxiliares. También permite estimar consumibles, desgaste de dientes, necesidades de mantenimiento y productividad por turno. El precio de adquisición o alquiler es relevante, pero el coste por metro ejecutado y la continuidad del ciclo suelen tener un peso mayor en proyectos de infraestructura.

Control operativo que protege la pantalla

La ejecución debe respaldarse con un registro por pilote. Es recomendable documentar posición, cota de inicio y fondo, verticalidad, herramienta empleada, estratos identificados, tiempo de perforación, uso de camisa, volumen teórico y real de hormigón, hora de inicio y fin del vertido, así como incidencias. Estos datos permiten detectar sobreconsumos, cavidades, pérdidas de material o cambios geotécnicos antes de que afecten a varios tramos de pantalla.

El control topográfico tiene una función operativa, no solo documental. Las guías de replanteo deben resistir el tránsito de maquinaria y mantener referencias claras durante toda la fase de perforación. En áreas de interferencia con servicios existentes o cimentaciones vecinas, pueden requerirse verificaciones adicionales antes de perforar.

La plataforma de trabajo merece la misma atención que la máquina. Debe soportar las cargas de la perforadora, grúas, camiones de hormigón y equipos de revestimiento, manteniendo condiciones de nivelación y drenaje. Un asentamiento de la plataforma altera la verticalidad, reduce la seguridad y puede convertir una perforación técnicamente correcta en un pilote fuera de tolerancia.

Seleccionar el proveedor con criterio técnico

Un proveedor especializado debe ayudar a configurar el conjunto, no limitarse a entregar una máquina. La propuesta debe considerar perforadora, herramientas, barras Kelly, sistema de camisa si procede, apoyo de izado, consumibles y disponibilidad de piezas críticas. En proyectos con calendario ajustado, la respuesta ante mantenimiento y la capacidad de suministro pueden ser tan determinantes como la ficha técnica.

AJM-Maquinaria orienta sus soluciones a operaciones de cimentaciones profundas y obra pesada donde el equipo debe responder a una condición de trabajo concreta. Antes de solicitar cotización, conviene preparar la información geotécnica y constructiva del proyecto: una definición técnica clara acelera la selección y reduce cambios de configuración cuando la perforadora ya está en obra.

La mejor decisión no es elegir el equipo de mayor capacidad, sino el que mantenga geometría, rendimiento y continuidad operativa en las condiciones reales de la pantalla. Cuando la configuración se valida antes de movilizar maquinaria, los pilotes secantes dejan de ser un punto de incertidumbre y pasan a ser una fase controlable del programa de obra.
